FAQ Capteurs de niveau
Cette FAQ Capteurs de niveau contient des questions fréquemment posées sur les capteurs de niveau des GRV VARIBOX à double paroi. Trois versions de capteurs sont disponibles : le capteur de niveau vide, le capteur de niveau bas et le capteur de niveau plein.
Sécurité
Réutilisable
Durable
Capteur de niveau vide
Qu’est-ce qu’un capteur de niveau vide ?
Le capteur de niveau vide (en option) détecte lorsque le VARIBOX FC est presque vide (environ 1 litre de liquide restant). Il transmet un signal électrique de sortie qui peut éteindre la pompe ou bien émettre un signal lumineux ou sonore.
Comment fonctionne un capteur de niveau vide ?
Le capteur de niveau vide a un interrupteur à flotteur au point le plus bas du VARIBOX FC. Tant qu’il y a du liquide dans le VARIBOX FC, le flotteur flotte et l’interrupteur laisse passer le courant dans le circuit électrique. Une fois que tout le liquide du VARIBOX FC a été pompé, le flotteur tombe et le circuit électrique s’ouvre.
Comment connecter le capteur de niveau vide ?
Sur le dessus du VARIBOX FC, à côté du symbole « capteur de niveau vide » se trouve une prise mâle à 2 pôles. Dévissez d’abord le cache de la prise, puis insérez la fiche femelle correspondante. La fiche ne peut être insérée que dans un sens. Après insertion, vous pouvez sécuriser la fiche en vissant l’écrou de raccordement à la prise.
Comment puis-je savoir si le capteur de niveau vide fonctionne ?
Lorsque le VARIBOX FC est plein, le circuit est fermé. Dès que le VARIBOX FC est vide, le circuit électrique s’ouvre. Si le VARIBOX FC est plein et que le circuit n’est pas fermé, il y a un dysfonctionnement. La fiche peut ne pas être connectée correctement, il peut y avoir un câble endommagé ou un mauvais contact, le flotteur du capteur de niveau vide peut être monté à l’envers. Contactez un spécialiste pour une révision et réparation zi nécessaire.
Comment connecter le capteur de niveau vide à mon système de pompe ?
Il est recommandé que l’installation de la connexion à votre système de pompe soit faite par un spécialiste. Cependant, vous trouverez une méthode de connexion possible dans le schéma de connexion (Annexe A). Le capteur de niveau vide a une prise à 2 pôles. Le circuit de ce capteur s’ouvre lorsque le VARIBOX FC est presque vide (environ 1 litre restant) ou lorsque le câble est endommagé. Les capteurs de niveau sont bipolaires et à sécurité intégrée. La tension de commutation maximale est de 48 V. Le courant de commutation est de 0,5 A. La prise mâle est : Bulgin Standard Buccaneer PX0736 / S (terminaison à vis).
Où puis-je obtenir les fiches femelles ?
Les connexions sont disponibles sur: Distrelec.com, Conrad.com, Farnell.com of RS-components.com.
Puis-je combiner le capteur de niveau vide avec d’autres capteurs de niveau ?
Le capteur de niveau vide ne peut pas être combiné avec le capteur de niveau bas. Cependant, il peut être combiné avec le capteur de niveau plein.
Capteur de niveau bas
Qu’est-ce qu’un capteur de niveau bas ?
Le capteur de niveau bas (en option) détecte lorsqu’il reste environ 50 litres dans le VARIBOX FC. Il transmet un signal électrique de sortie qui peut éteindre la pompe ou bien émettre un signal lumineux ou sonore
Comment fonctionne un capteur de niveau bas ?
Le capteur de niveau bas a un interrupteur à flotteur. Tant que le VARIBOX FC contient plus de 50 litres de liquide, le flotteur flotte et l’interrupteur laisse passer le courant dans le circuit électrique. Une fois qu’il ne reste plus qu’environ 50 litres, le flotteur tombe et le circuit électrique s’ouvre.
Comment connecter le capteur de niveau bas ?
Sur le dessus du VARIBOX FC, à côté du symbole « capteur de niveau bas » se trouve une prise mâle à 2 pôles. Dévissez d’abord le cache de la prise, puis insérez la fiche femelle correspondante. La fiche ne peut être insérée que dans un sens. Après insertion, vous pouvez sécuriser la fiche en vissant l’écrou de raccordement à la prise.
Comment puis-je savoir si le capteur de niveau bas fonctionne ?
Lorsque le VARIBOX FC est plein, le circuit est fermé. Dès qu’il ne restera plus qu’environ 50 litres dans le VARIBOX FC, le circuit électrique s’ouvre. Si le VARIBOX FC est plein et que le circuit n’est pas fermé, il y a un dysfonctionnement. La fiche peut ne pas être connectée correctement, il peut y avoir un câble endommagé ou un mauvais contact, le flotteur du capteur de niveau vide peut être monté à l’envers. Contactez un spécialiste pour une révision et réparation si nécessaire.
Comment connecter le capteur de niveau bas à mon système de pompe ?
Il est recommandé que l’installation de la connexion à votre système de pompe soit faite par un spécialiste. Cependant, vous trouverez une méthode de connexion possible dans le schéma de connexion (Annexe A). Le capteur de niveau bas a une prise à 2 pôles. Le circuit de ce capteur s’ouvre lorsqu’il reste environ 50 litres dans le VARIBOX FC ou lorsque le câble est endommagé. Les capteurs de niveau sont bipolaires et à sécurité intégrée. La tension de commutation maximale est de 48 V. Le courant de commutation est de 0,5 A. La prise mâle est : Bulgin Standard Buccaneer PX0736 / S (terminaison à vis).
Où puis-je obtenir les fiches femelles ?
Les connexions sont disponibles sur: Distrelec.com, Conrad.com, Farnell.com of RS-components.com.
Puis-je combiner le capteur de niveau bas avec d’autres capteurs de niveau ?
Le capteur de niveau bas ne peut pas être combiné avec le capteur de niveau vide. Cependant, il peut être combiné avec le capteur de niveau plein.
Capteur de niveau plein
Qu’est-ce qu’un capteur de niveau plein ?
Le capteur de niveau plein (en option) détecte lorsque le VARIBOX FC est presque plein: il reste environ 25 litres de capacité. Il transmet un signal électrique de sortie qui peut éteindre la pompe ou bien émettre un signal lumineux ou sonore.
Comment fonctionne un capteur de niveau plein ?
Le capteur de niveau plein a un interrupteur à flotteur au point le plus haut du VARIBOX FC. Tant que le VARIBOX FC n’est pas plein, le flotteur ne flotte pas et l’interrupteur laisse passer le courant dans le circuit électrique. Une fois que le VARIBOX FC est complètement plein, le flotteur flotte et l’interrupteur ouvre le circuit électrique.
Comment connecter le capteur de niveau plein ?
Sur le dessus du VARIBOX FC, à côté du symbole « capteur de niveau plein » se trouve une prise mâle à 3 pôles. Dévissez d’abord le cache de la prise, puis insérez la fiche femelle correspondante. La fiche ne peut être insérée que dans un sens. Après insertion, vous pouvez sécuriser la fiche en vissant l’écrou de raccordement à la prise.
Comment puis-je savoir si le capteur de niveau plein fonctionne ?
Lorsque le VARIBOX FC n’est pas plein, le circuit est fermé. Dès que le VARIBOX FC est plein, le circuit électrique s’ouvre. Si le VARIBOX FC n’est pas plein et que le circuit est ouvert, il y a un dysfonctionnement. La fiche peut ne pas être connectée correctement, il peut y avoir un câble endommagé ou un mauvais contact, le flotteur du capteur de niveau plein peut être monté à l’envers. Contactez un spécialiste pour une révision et réparation si nécessaire.
Comment connecter le capteur de niveau plein à mon système de pompe ?
Il est recommandé que l’installation de la connexion à votre système de pompe soit faite par un spécialiste. Cependant, vous trouverez une méthode de connexion possible dans le schéma de connexion (Annexe A). Le capteur de niveau plein a une prise à 3 pôles. Le circuit de ce capteur s’ouvre lorsque le VARIBOX FC est plein ou lorsque le câble est endommagé. Les capteurs de niveau sont bipolaires et à sécurité intégrée. La tension de commutation maximale est de 48 V. Le courant de commutation est de 0,5 A. La prise mâle est : Bulgin Standard Buccaneer PX0731 / S (terminaison à vis).
Où puis-je obtenir les fiches femelles ?
Les connexions sont disponibles sur: Distrelec.com, Conrad.com, Farnell.com of RS-components.com.
Puis-je combiner le capteur de niveau plein avec d’autres capteurs de niveau ?
Le capteur de niveau bas peut être combiné avec le capteur de niveau vide ou le capteur de niveau bas.

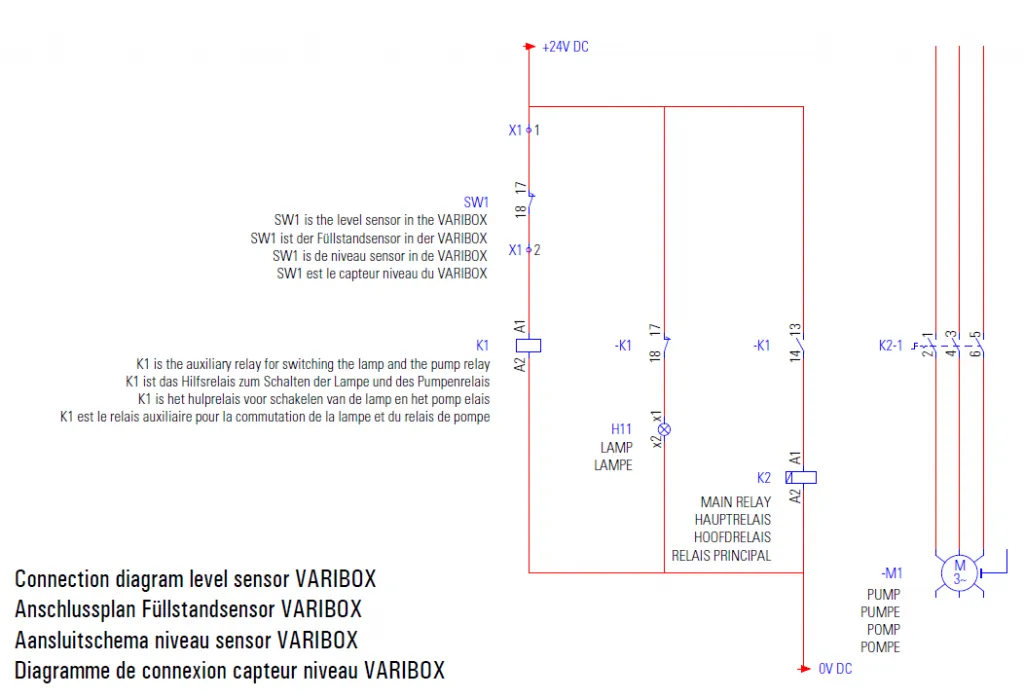

FAQ Schéma de connexion des capteurs
